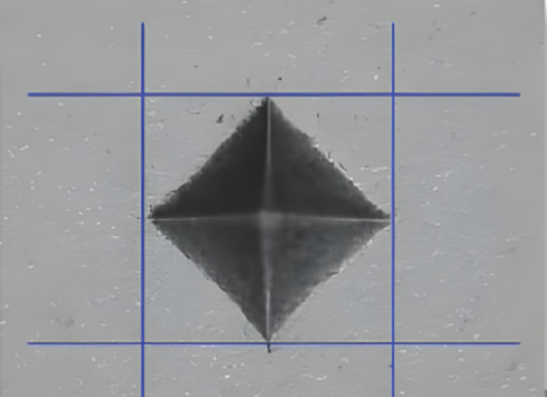

布氏硬度：所有硬度试验中压痕最大的一种试验法，它能反映出材料的综合性能，是一种精度较高的硬度试验法，试样组织显微偏析及成分不均匀不影响布氏硬度测试； 测试方法是以一定的试验力（如62.5kg\187.5kg\250kg\3000k g）载荷把用一定直径的钢球或硬质合金球压入材料表面，保持一段时间，卸载后，负荷与压痕面积之比值，即 为布氏硬度值（HBS（钢球） \HBW（合金球）），单位为N/mm2；布氏硬度常用符号HB表示。 洛氏硬度：在规定条件下，将洛氏硬度计压头（瘁火钢球或顶角为120的金刚石圆锥）分2个步骤压入试样表面。卸除主试验力后，在初试验力下测量压痕残余深度h，以压痕残余深度h代表硬度的高低，用HR表示。 维氏硬度：将两相对面夹角为136°（两相对棱夹角为148°6’42“）的金刚石正四棱锥压头，在一定的试验力作用下压入试样表面，保持一定的时间后，卸除试验力，测量压痕对角线长度，以试验力除以压痕锥形表面积所得的商表示维氏硬度值；维氏硬度常用符号HV表示。

HRA：采用60kg载荷和金刚石圆锥测试的硬度，用于硬度极高的材料(如硬质合金等)。 HRB：采用100kg载荷和直径1.58mm球（HRBS：钢球；HRBW：硬质合金球）测试的硬度，用于硬度较低的材料(如退火钢、铸铁等)。 HRC：采用150kg载荷和金刚石圆锥压测试的硬度，用于硬度很高的材料(如淬火钢等)。
